首頁(yè) > 熔體流動(dòng)速率儀 > 文章內(nèi)容

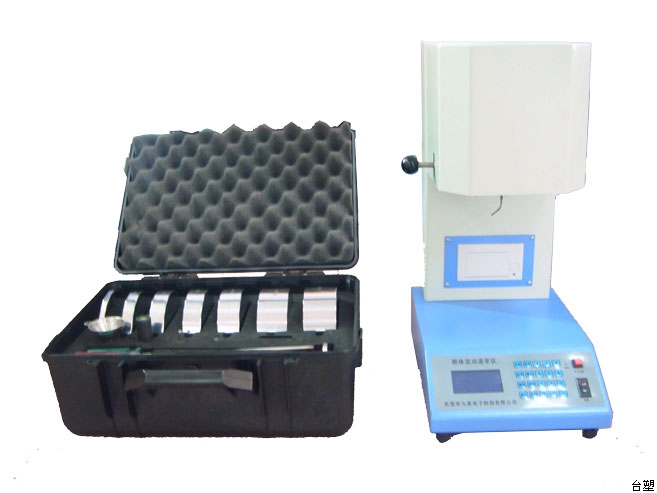

級(jí)別 | 質(zhì) 量 | 重 量 | 組 成 |
1級(jí) | 0.325 kg | 3.187 N | 活塞桿+砝碼托盤(pán)+隔熱套+1號(hào)砝碼體 |
2級(jí) | 1.200 kg | 11.77 N | 0.325+2號(hào)0.875砝碼 |
3級(jí) | 2.160 kg | 21.18 N | 0.325+3號(hào)1.835砝碼 |
4級(jí) | 3.800 kg | 37.26 N | 0.325+4號(hào)3.475砝碼 |
5級(jí) | 5.000 kg | 49.03 N | 0.325+5號(hào)4.675砝碼 |
6級(jí) | 10.000 kg | 98.07 N | 0.325+5號(hào)4.675砝碼+6號(hào)5.000砝碼 |
7級(jí) | 12.000 kg | 122.58 N | 0.325+5號(hào)4.675砝碼+6號(hào)5.000+7號(hào)2.500砝碼 |
8級(jí) | 21.600 kg | 211.82 N | 0.325+2號(hào)0.875砝碼+3號(hào)1.835+4號(hào)3.475+5號(hào)4.675+6號(hào)5.000+7號(hào)2.500+8號(hào)2.915砝碼 |
試樣添加量與流動(dòng)系數(shù)+剪切速率對(duì)應(yīng)表 | ||
熔體流動(dòng)速率g/10min | 料筒中樣品質(zhì)量g | 擠出物切段時(shí)間間隔s |
0.1-0.5 | 3-5 | 240 |
>0.5-1 | 4-6 | 120 |
>1-3.5 | 4-6 | 60 |
>3.5-10 | 6-8 | 30 |
>10 | 6-8 | 5-15 |
1、如果本試驗(yàn)中所得的數(shù)值小于0.1g/10min或大于100g/10min，建議不測(cè)熔體流動(dòng)速度 2、當(dāng)材料密度大于1.0g/10min時(shí)，可能需增加試樣量。 3、當(dāng)測(cè)定MFR大于25g/10min的材料時(shí)，為獲得足夠的再現(xiàn)性，可能需要對(duì)小于0.1s的切斷時(shí)間間隔進(jìn)行自動(dòng)控制和測(cè)量或使用方法B | ||
材料 | 試驗(yàn)溫度θ,℃ | 標(biāo)稱(chēng)負(fù)荷mnom，kg |
ABS | 230 | 10.00 |
PE | 190 | 2.16 |
PE | 190 | 0.325 |
PE | 190 | 21.60 |
PE | 190 | 5.00 |
PP | 230 | 2.16 |
PS | 200 | 5.00 |
PS-1 | 200 | 5.00 |
E/VAC | 150 | 2.16 |
E/VAC | 190 | 2.16 |
E/VAC | 125 | 0.325 |
SAN | 220 | 10.00 |
ASA、ACS、AEC | 220 | 10.00 |
PC | 300 | 1.2 |
PMMA | 230 | 3.8 |
PB | 190 | 2.16 |
PB | 190 | 10.00 |
POM | 190 | 2.16 |
MABS | 220 | 10.00 |
十、熔體流動(dòng)速率計(jì)算公式：
MFI值：即為分子量流動(dòng)與剪切速率之間的關(guān)系。
熔體流動(dòng)指數(shù)值國(guó)際通用單位是：g/10min;意思即為每10分鐘流出多少克？就是指塑膠在熔融狀態(tài)下，600秒時(shí)間擠出來(lái)的量，
熔體（質(zhì)量）流動(dòng)速率儀用MFR表示，單位為：克/10分鐘（g/min）公式表示：MFR(θ、mnom )
=tref .m/t
式中： θ—— 試驗(yàn)溫度
mnom— 標(biāo)稱(chēng)負(fù)荷Kg
m —— 切斷的平均質(zhì)量g
tref —— 參比時(shí)間（10min）, S ( 600s )
t —— 切斷的時(shí)間間隔s
舉例：一組塑料試樣，每30秒鐘切取一段，各段質(zhì)量的結(jié)果是：0.125克、0.132克、0.138克、0.129克、0.135克取。
平均值m =（0.125+0.132+0.138+0.129+0.135）÷5=0.131(克)
代入公式：MFR=600×0.131/30=2.620(克/10分鐘)
MI值=2.620g/10min
