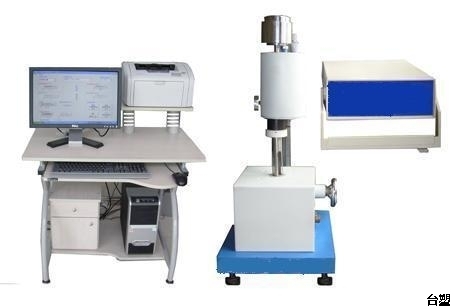

TS-YJ-A熱機分析儀主要由五部分組成，主機（包括主體架、高溫爐、低溫爐、試樣裝置等），供電單元、控制單元、計算機、打印機。主體架包括：升降試架、位移傳感器、螺旋測微儀、砝碼、壓桿等。

樣品支架根據不同受力形式有吊筒、壓縮、針入試驗室，彎曲試驗室，壓頭、拉伸樣品架。膨脹樣品架由石英玻璃的內外套管組成。

1、Tg、Tf的測定：高分子材料隨溫度上升，首先由玻璃態

轉變?yōu)楦邚棏B(tài)，在轉變過程中，發生了相應的變形，這種變形差通過位移傳感器的鐵芯移動進行測量，位移傳感器將這微小的位移改變?yōu)殡娦盘?hào)，經放大后輸入計算機并自動繪出變形—溫度曲線，計算機在變形—溫度曲線上做切線，求出Tg和Tf值，也可人工求出Tg和Tf值。www.h9g25xf.cn

2、線性膨脹系數a的測定：試樣在升溫過程中產生膨脹，其膨脹量通過位移傳感器的鐵芯移動測出，計算機繪出膨脹曲線（膨脹量—溫度曲線）。當試驗完成后，計算機可以自動計算出線膨脹系數a，也可人工計算。

計算公式為：a=△L/L(T2-T1)

其中：T1、T2分別為曲線上線性比較好的兩個溫度點。

          △L為T1、T2兩個溫度點的變形差值。
