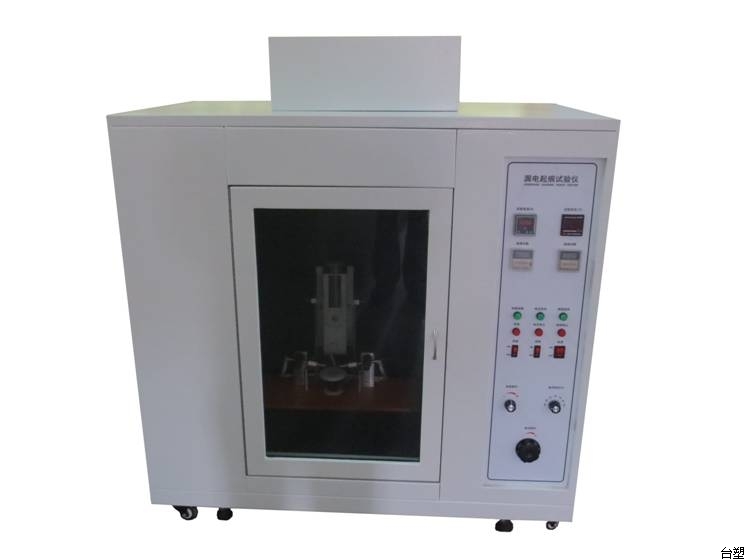

漏電起痕試驗機的使用方法
一、漏電起痕試驗機安裝調試
1、開箱后,先去掉箱內防震泡沫和膠帶、綁扎帶等,試驗機水平放置。
2、滴液針裝正,使滴液能從電極中間滴落。
3、檢查電極、重塊的固定螺釘是否擰緊,如有松動,應按標準重新校正1.0±0.5N并將重塊固定。
二、漏電起痕試驗機試驗操作
1、將電源插頭與AC220V電源接通。請配備穩壓電源,調節試驗電壓和短路電流：
1.2先將“電流調節”旋鈕調至最小，再按“電極短路”按鈕，調節“電流調節”旋鈕，使電流表指示為1.0±0.1A（調短路電流時，按“電極短路”按鈕的時間不要超過2秒,按一下松一下，同時觀察電流表,若短路電流大于0.5A時，按“電極短路”按鈕時間超過2秒，繼電器動作，電極斷電，如果此時短路電流未調好，可按“停止”按鈕復位，重新啟動再調節，調完后按“停止”鍵復位）。
2、電極調節
在電極斷電下，把試品置于托盤，兩電極置于試品上，調節托盤高度，使兩電極的支撐棒呈水平，電極之間為4±0.1mm。滴針尖離試品高度為30~40mm，見下圖
3、調節滴液（在電極斷電下）
3.1將試品移開，并將電極左右分開。將玻璃皿置于托盤上，用來接住針尖滴下的溶液。溶液按標準配制倒至滴液杯內。
3.2按“排液”按鈕，排出一定的溶液，使滴液管內的空氣排清。
3.3設定滴液時間間隔（30S）。
3.4設定滴液次數（50滴）。
4、試驗
4.1將玻璃皿移開，放回試品到托盤上，并將兩電極放到試品上，可用量規檢查電極之間是否為4mm，然后關門，按“電壓”按鈕，并檢查電壓表電壓是否符合試驗電壓，否則調節“電壓調節”旋鈕使電壓達到試驗值。
4.2按“滴液”按鈕，試驗開始。試品在試驗期間如電流大于0.5A，連續時間超過2S，繼電器動作自動切斷電源并指示不合格。如出現試品起火燃燒也應人工終止試驗（按“停止”按鈕或切斷電源）。
4.3更換試驗樣品時,務必將“電壓”鍵停止.
5．試驗結束
試驗結束后，一定要排清滴液杯和滴液管內的溶液,然后換上清水連續排液，對電磁閥進行清洗，減小溶液對電磁閥的腐蝕。
